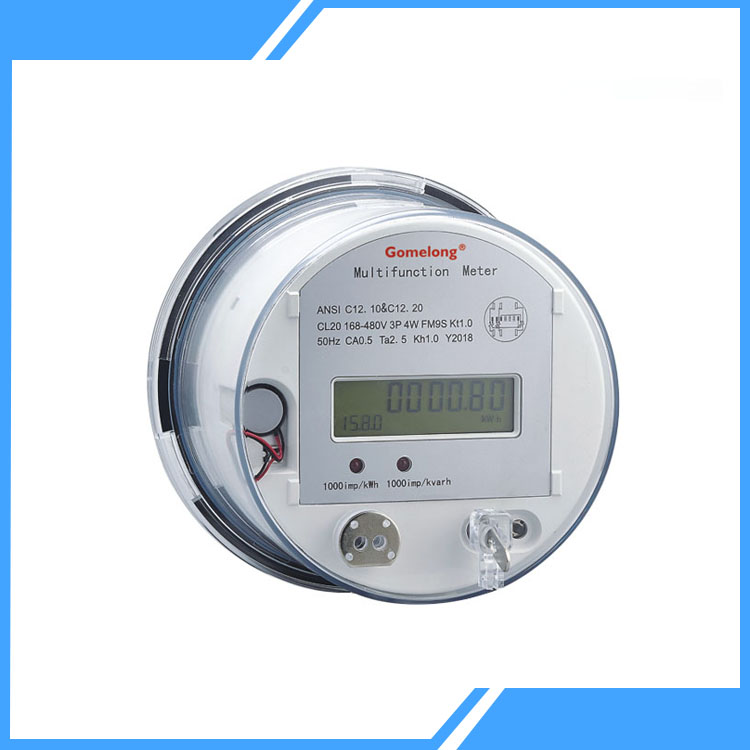

No sistema de energia norte -americano,Medidores de soquete ANSIsão dispositivos de medição. Eles atendem aos padrões do American National Standards Institute （ANSI). Esses medidores são a escolha convencional para edifícios comerciais, instalações industriais e casas. Por que? Seu design é padronizado e eles oferecem vantagens de compatibilidade. Esses medidores instalam e interagem com os dados através de uma interface de soquete específica. Seus parâmetros técnicos e indicadores de desempenho seguem os padrões da série ANSI C12. Isso garante a precisão e a confiabilidade da medição de energia.
Os medidores de soquete ANSI se referem a dispositivos de medição de energia elétrica que estão em conformidade com padrões como ANSI C12.1 e C12.20. O recurso principal deles está na adoção de uma estrutura de conexão de soquete padronizada. Essa estrutura consiste em um plugue （instalado no medidor） e um soquete （corrigido na caixa de distribuição）, alcançando conexão elétrica e fixação física através de bloqueio mecânico. De acordo com o padrão ANSI C12.20, as classes de precisão dos medidores são classificadas como 0,5s, 1,0s, etc. Na rede elétrica norte -americana com uma tensão nominal de 120/240V e uma frequência de 60Hz, o intervalo de erros deve ser controlado dentro de ± 0,5%. Além disso, a ANSI fez estipulações claras sobre a força de isolamento, capacidade de interferência anti-eletromagnética e adaptabilidade ambiental （-25 ℃ a +55 ℃） dos metros.
Do ponto de vista da estrutura física, os medidores de soquete ANSI consistem principalmente em um módulo de medição, um módulo de comunicação e uma interface de soquete. O módulo de medição usa chips eletrônicos de estado sólido para coletar sinais de corrente e tensão através de resistores de derivação e transformadores de tensão e calcula o consumo de energia após o processamento de sinal digital. O módulo de comunicação suporta protocolos como RS-485, Wi-Fi ou portador de linha de energia (PLC), atendendo aos requisitos de interação de dados das grades inteligentes. A interface do soquete foi projetada com 6 ou 8 pinos, incluindo fios ao vivo, fios neutros e contatos da linha de comunicação, garantindo comutação segura de arco zero durante operações de plugue e desconeração.
Comparados com os medidores fixos tradicionais, os medidores de soquete ANSI têm três vantagens principais: primeiro, eles são fáceis de instalar, permitindo a substituição sem interrupção de energia através do plugue e desconectar, aumentando a eficiência da manutenção em mais de 50%; Segundo, eles têm forte compatibilidade, com metros de diferentes marcas sendo intercambiáveis com a mesma especificação de soquete, reduzindo os custos de reforma do sistema; Terceiro, eles suportam as atualizações de metros de troca a quente, permitindo que os medidores em edifícios comerciais sem quedas de energia.
No setor imobiliário comercial da América do Norte, os medidores da ANSI são frequentemente usados para medição individual em edifícios com vários inquilinos. Por exemplo, os edifícios de escritórios instalam soquetes ANSI na caixa de distribuição de cada andar, permitindo que os inquilinos substituam os medidores de forma independente e liquidam as contas de eletricidade separadamente. Em ambientes industriais, devido à sua resistência à vibração e tolerância à temperatura, esses medidores são amplamente utilizados nas linhas de produção de fabricação para o monitoramento do consumo de energia, em conjunto com os sistemas SCADA para coletar dados de uso de energia em tempo real de cada dispositivo.
Vale a pena notar que existem diferenças entre os padrões da ANSI e os da Comissão Eletrotécnica Internacional (IEC). Por exemplo, os metros ANSI são projetados com múltiplos ímpares da corrente nominal (como um metro de 100A com uma corrente nominal de 5a × 20), enquanto os medidores IEC são principalmente tipos de conexão direta. Portanto, em projetos transfronteiriços, deve ser dada atenção especial aos problemas de compatibilidade de equipamentos para evitar erros de medição causados por diferenças padrão.
Com o avanço da construção de grade inteligente, a nova geração deMedidores de soquete ANSIestá integrando a Internet das Coisas （IoT) Tecnologia. Alguns modelos estão equipados com módulos Bluetooth 5.0, permitindo a leitura do medidor em tempo real através de aplicativos móveis. Modelos mais avançados são equipados com chips de computação de borda, capazes de análise local dos padrões de consumo de energia e avisos de consumo anormal. Além disso, o trabalho de reconhecimento mútuo entre os padrões da ANSI e da IEC está em andamento, e espera-se que os medidores de soquete compatíveis com padrão duplo emergirão no futuro, fornecendo soluções mais flexíveis para empresas multinacionais.
Para as empresas, a compreensão das especificações técnicas dos medidores de soquete da ANSI não apenas ajuda a garantir a conformidade no design de projetos no mercado norte -americano, mas também reduz os custos de operação e manutenção por meio da seleção padronizada de produtos, aproveitando assim a iniciativa na tendência do gerenciamento digital de energia.
