Em instalações industriais, edifícios comerciais e sistemas de distribuição de energia em todo o mundo,Voltímetros CA de montagem em painel digital monofásicosão confiáveis para fornecer leituras precisas de tensão dia após dia. Os operadores confiam nestes instrumentos para manter condições operacionais seguras e proteger equipamentos sensíveis. Mas há uma pergunta que raramente é feita – e a resposta pode ser mais alarmante do que você pensa.
As redes elétricas modernas estão sujeitas a uma ampla gama de perturbações. Entre os mais prejudiciais estão as sobretensões momentâneas – breves picos de tensão que duram de alguns milissegundos a vários segundos. Um raio próximo, a comutação de grandes cargas indutivas ou uma falha em outro local da rede podem gerar esses eventos perigosos. Quando o voltímetro CA monofásico montado em painel digital não consegue detectá-los, as consequências podem se espalhar por toda a operação.
NoGomelong, passamos mais de 15 anos fabricando medidores de energia e instrumentos de painel digital para o mercado global. Nossa experiência mostra que muitos gerentes e engenheiros de instalações presumem que seus medidores de painel capturam tudo o que acontece em suas linhas. Mas será que essa suposição é justificada?
Sobretensões momentâneas não são eventos raros. Eles ocorrem com mais frequência do que a maioria dos operadores imagina. A diferença entre um medidor que captura esses eventos e outro que os ignora geralmente se resume a uma única especificação: o tempo de resposta.
Os voltímetros analógicos tradicionais têm limitações inerentes. Suas bobinas móveis requerem movimento mecânico para indicar uma leitura, introduzindo um amortecimento natural que retarda sua resposta a mudanças rápidas. Embora isso atenue as flutuações de curto prazo no display, também significa que o operador nunca vê breves eventos de sobretensão.
Os medidores digitais operam de maneira diferente. Eles amostram a tensão de entrada em intervalos discretos, convertem essas amostras em valores digitais e, em seguida, calculam e exibem o resultado. A taxa de amostragem e a velocidade de processamento determinam se uma sobretensão momentânea é capturada ou completamente perdida.
A tabela a seguir ilustra como diferentes tempos de resposta afetam a detecção de sobretensões momentâneas:
| Tempo de resposta | Captura eventos transitórios | Adequação típica de aplicação |
|---|---|---|
| ≥ 1 segundo | Mínimo – a maioria dos picos momentâneos foram totalmente perdidos | Indicação de presença simples, monitoramento de baixa criticidade |
| 500ms - 1s | Limitado – captura apenas eventos de longa duração | Monitoramento geral de energia, equipamentos não sensíveis |
| 200ms - 500ms | Moderado – detecta alguns transientes de comutação | Aplicações industriais com sensibilidade moderada |
| ≤ 200ms | Alto — captura a maioria das sobretensões momentâneas | Proteção de equipamentos sensíveis, garantia de qualidade |
| <50ms | Excepcional – detecção quase em tempo real | Infraestrutura crítica, monitoramento de nível laboratorial |
Muitos medidores de painel digital padrão no mercado têm tempos de resposta superiores a um segundo completo. Nesse período, um pico de sobretensão prejudicial pode ir e vir completamente despercebido pelo instrumento de medição - mesmo quando os componentes eletrônicos sensíveis a jusante podem estar sofrendo danos cumulativos ou imediatos.
Mesmo que o tempo de resposta de um medidor seja relativamente rápido, há outra consideração. A maioria dos medidores de painel atualiza seus displays digitais a uma taxa fixa, geralmente entre duas e cinco vezes por segundo. Um pico de tensão com duração de 50 milissegundos – tempo suficiente para sobrecarregar as fontes de alimentação ou danificar componentes semicondutores – pode ocorrer facilmente entre as atualizações do display, sem deixar rastros na leitura.
É por isso que a qualidade de umVoltímetro CA de montagem em painel digital monofásiconão pode ser avaliado apenas pela sua precisão de exibição apenas em condições de estado estacionário. A verdadeira medida do seu valor reside no seu desempenho em condições dinâmicas do mundo real – durante os momentos em que você mais precisa de informações confiáveis.
A Gomelong projetou sua série de voltímetros CA de montagem em painel digital monofásico com esses desafios práticos em mente. Nossos instrumentos utilizam técnicas avançadas de amostragem CA para medir a tensão na rede elétrica. Com parâmetros programáveis acessíveis diretamente pelas teclas do painel, os operadores podem configurar o medidor para atender às demandas específicas de sua aplicação. Os medidores também são projetados com construção antivibração, alta precisão e estabilidade, tornando-os capazes de medir valores CA efetivos mesmo em ambientes com graves distorções harmônicas.
Uma única sobretensão momentânea não detectada pode não causar nenhum efeito observável imediato. Mas os riscos acumulam-se ao longo do tempo e as consequências podem manifestar-se de formas inesperadas.
Os sistemas de controle industrial modernos dependem de componentes eletrônicos sensíveis — controladores lógicos programáveis (CLPs), inversores de frequência variável (VFDs), fontes de alimentação e dispositivos baseados em microprocessadores. Esses componentes possuem tolerâncias de tensão específicas. A exposição repetida a eventos de sobretensão, mesmo aqueles que duram apenas milissegundos, acelera o envelhecimento dos capacitores, degrada as junções de semicondutores e aumenta a taxa de falhas dos módulos de fonte de alimentação.
Sem detecção, não há documentação. Sem documentação, não há capacidade de correlacionar falhas de equipamentos com problemas de qualidade de energia upstream. O resultado é manutenção reativa em vez de proteção proativa — e custos significativamente mais elevados a longo prazo.
Para instalações que rastreiam tendências de tensão para garantia de qualidade ou conformidade regulatória, eventos de sobretensão perdidos criam lacunas no registro de dados. Uma execução de produção que experimenta variações de tensão não detectadas pode produzir resultados que aparecem dentro das especificações com base nos dados registrados – mas o ambiente elétrico real durante a produção conta uma história diferente.
Além dos danos ao equipamento e das preocupações com a integridade dos dados, há implicações de segurança. Em algumas aplicações, condições de sobretensão persistentes ou repetidas podem causar tensão nos sistemas de isolamento, aumentando o risco de arco elétrico ou falha do equipamento sob carga. Os operadores que nunca veem os sinais de alerta não podem tomar medidas preventivas.
Um voltímetro CA monofásico digital cuidadosamente projetado para montagem em painel aborda esses riscos por meio de múltiplas camadas de capacidade.Gomelongoferece quatro séries distintas — X, K, D e S — cada uma projetada para diferentes requisitos de aplicação.
A Série X fornece medição de parâmetros totalmente elétricos de corrente, tensão, potência, frequência e fator de potência com exibição direta e classe de precisão de 0,5. A Série K adiciona três saídas de transmissão de grandeza analógica (4-20mA) e interface de comunicação RS485 opcional com protocolo Modbus-RTU. A Série S apresenta funcionalidade de alarme programável, com recursos de saída de relé e telessinalização via porta RS-485 – permitindo que o medidor alerte ativamente os operadores quando ocorrerem condições de tensão anormais, em vez de exibir passivamente valores que podem ser ignorados.

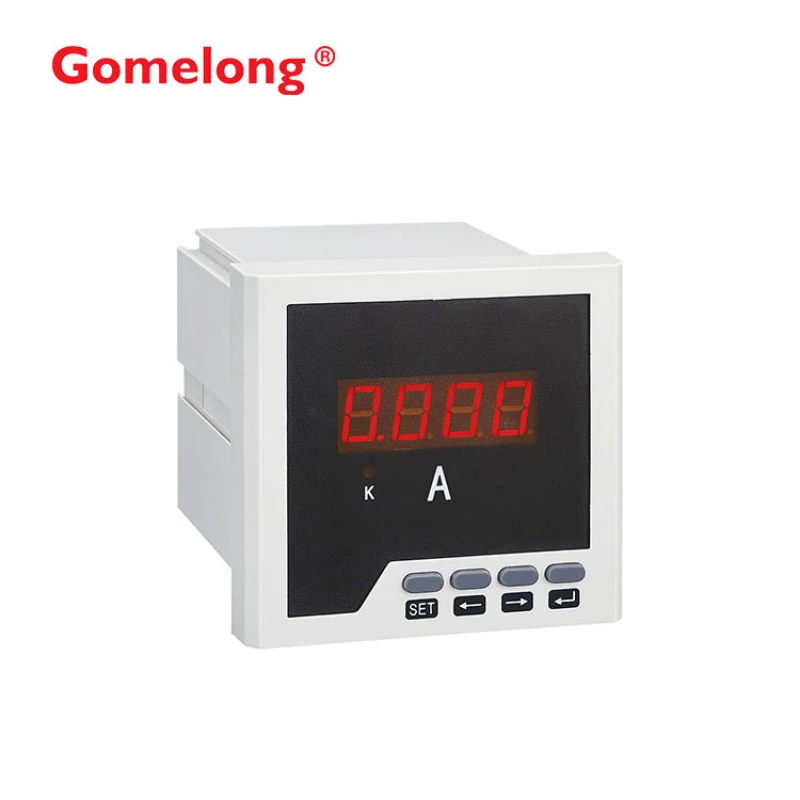

Além disso, cada voltímetro CA monofásico digital montado em painel Gomelong apresenta um display LED de alta qualidade usando chips IC de alto custo, com botões de programação classificados para até 100.000 pressionamentos de tecla. A construção do painel utiliza compostos importados de alto peso molecular que resistem a ácidos, álcalis, altas temperaturas e corrosão, garantindo uma operação confiável mesmo em ambientes industriais exigentes.
Ao avaliar um voltímetro CA monofásico digital montado em painel para sua aplicação, certas especificações técnicas fornecem informações significativas sobre sua capacidade de detectar eventos de sobretensão momentânea.
| Parâmetro | Oferta Padrão | O que isso significa para detecção de sobretensão |
|---|---|---|
| Classe de Precisão | 0.5 | Fidelidade de medição confiável em condições normais |
| Faixa de frequência | 45-65Hz | Abrange sistemas de energia globais (50Hz/60Hz) |
| Método de medição | Técnica de amostragem AC | Amostragem digital da forma de onda de entrada |
| Dimensionamento programável | Tecla do painel frontal ajustável | Configuração de proporção flexível no local |
| Protocolo de comunicação | Modbus-RTU (RS485) | Monitoramento remoto e integração de alarme |
| Funcionalidade de alarme | Disponível (Série S) | Notificação ativa de tensão anormal |
| Tipo de exibição | LED, 4 dígitos | Leitura em tempo real de alta visibilidade |
Para a Gomelong, essas especificações não são apenas números em uma folha de dados — elas representam decisões de engenharia do mundo real tomadas para garantir uma operação confiável. Nossos instrumentos voltímetros CA montados em painel digital monofásico são construídos em instalações que possuem certificações de gerenciamento de qualidade ISO 9001 e de gerenciamento ambiental ISO 14001. Os medidores também possuem licenças de medição CE, ROHS, CCC e CMC, juntamente com licença de Qualidade de Exportação, confirmando sua conformidade com os padrões internacionais.
Um medidor que detecta uma sobretensão é valioso. Um medidor que informe alguém sobre isso é indispensável. Gomelong atende a esse requisito por meio de comunicação RS485 opcional com protocolo Modbus-RTU, permitindo integração com CLPs, computadores de controle industrial e sistemas de controle supervisório. Quando ocorre um evento de sobretensão, as informações podem ser registradas, exibidas nas telas da IHM e usadas para acionar respostas automatizadas — e não simplesmente perdidas entre as atualizações do display.
Os medidores também são programáveis em campo, permitindo que os operadores ajustem os parâmetros de relação diretamente no painel frontal, sem a necessidade de software especializado ou equipamento de programação desconectado. Este recurso simplifica o comissionamento e a modificação quando as configurações do sistema mudam ao longo do tempo.
A1: O tempo de resposta apropriado depende dos requisitos específicos da sua aplicação. Para monitoramento geral de energia em edifícios comerciais, um tempo de resposta de 500 milissegundos a 1 segundo pode ser aceitável para detectar eventos de sobretensão de longa duração. No entanto, para aplicações industriais que envolvem equipamentos eletrônicos sensíveis, inversores de frequência ou sistemas de controle automatizados, é altamente recomendável um tempo de resposta de 200 milissegundos ou mais rápido. Muitos medidores de painel digital padrão atualizam seus displays em taxas entre 200 e 500 milissegundos, o que determina a rapidez com que uma mudança de tensão pode ser refletida na leitura. É importante observar que a taxa de atualização da tela e a taxa de amostragem de medição são especificações relacionadas, mas distintas. Para aplicações críticas onde mesmo breves variações de tensão podem causar estresse no equipamento ou corrupção de dados, considere medidores com saídas de alarme programáveis que forneçam notificação independente do ciclo de atualização do display. Se o seu sistema de monitoramento existente não puder fornecer esse nível de capacidade de resposta, adicionar um medidor dedicado com capacidade de alarme para circuitos ramificados sensíveis pode oferecer uma solução eficaz.
A2: A amostragem digital é necessária, mas não suficiente para uma detecção confiável de sobretensão momentânea. Os principais fatores são a taxa de amostragem (com que frequência o medidor mede a tensão), o algoritmo de processamento (como os valores amostrados são convertidos em leituras exibidas) e a presença de qualquer média interna ou amortecimento que possa filtrar eventos de curta duração. Alguns medidores digitais calculam intencionalmente a média de múltiplas amostras durante um período de vários ciclos para produzir uma exibição estável, o que efetivamente elimina a exibição de breves eventos transitórios. Outros medidores podem coletar amostras em taxas altas, mas apenas atualizam a exibição em intervalos muito mais lentos. Para determinar se o seu voltímetro CA monofásico digital montado em painel está capturando transientes, consulte as especificações do fabricante para obter a taxa de amostragem e o tempo de resposta efetivo. Se estas especificações não estiverem claramente documentadas, o medidor pode não ser projetado tendo a detecção transitória como prioridade. Os medidores que oferecem saídas de alarme programáveis e recursos de comunicação são geralmente mais adequados para monitoramento de sobretensão, pois podem relatar eventos quase em tempo real, em vez de depender de um operador para observar uma mudança passageira no display.
A3: Os voltímetros padrão são projetados principalmente para medir e exibir valores de tensão em estado estacionário sob condições normais de operação. Suas prioridades de engenharia normalmente incluem precisão na tensão nominal, legibilidade do display e confiabilidade a longo prazo. O monitoramento de sobretensão acrescenta requisitos distintos: resposta mais rápida a mudanças de tensão, limites de alarme configuráveis, registro ou comunicação de eventos fora do limite e a capacidade de funcionar de forma confiável na presença de ruído elétrico que geralmente acompanha as condições de sobretensão. Um medidor destinado ao monitoramento de sobretensão geralmente oferece pontos de ajuste de alarme alto e baixo ajustáveis pelo usuário, saídas de relé ou transistor para anúncio e portas de comunicação (como RS485 com Modbus) para integração com sistemas de controle. Por exemplo, a Gomelong oferece medidores de alarme programáveis Série S projetados especificamente para sistemas elétricos e empresas de mineração industrial que exigem controle e detecção de corrente. Esses medidores podem medir vários parâmetros de eletricidade com alta precisão e obter telessinalização através de portas RS-485. A escolha entre um medidor padrão e um medidor de monitoramento de sobretensão depende, em última análise, do valor do equipamento que está sendo protegido e das consequências de eventos de sobretensão não detectados em sua aplicação específica.
Antes de concluir que o monitoramento de tensão existente é adequado, considere realizar uma avaliação simples da sua configuração atual.
1. Verificação do tempo de resposta — Localize a especificação do tempo de resposta na folha de dados do seu medidor. Caso não seja fornecido, entre em contato diretamente com o fabricante. Uma especificação ausente geralmente indica que a resposta rápida não era uma prioridade do projeto.
2. Revisão do método de amostragem — Entenda se o seu medidor usa medição True RMS, medição de resposta média ou outro método. Os medidores True RMS geralmente fornecem leituras mais precisas sob condições de formas de onda distorcidas.
3. Verificação da capacidade do alarme — Determine se o seu medidor pode disparar um alarme ou emitir um sinal quando a tensão exceder um limite predefinido. Sem isso, você depende inteiramente da observação em tempo real por um operador.
4. Avaliação de registro de dados — Estabeleça se o seu medidor pode registrar valores mínimos e máximos e se pode comunicar esses dados a um sistema central. Um voltímetro CA digital monofásico montado em painel com comunicação RS485 e protocolo Modbus-RTU oferece valor de diagnóstico significativamente maior do que um display digital isolado.
5. Adequação ambiental — Verifique se o seu medidor está classificado para as condições ambientais presentes em suas instalações. Extremos de temperatura, umidade, vibração e distorção harmônica podem afetar a precisão e a confiabilidade da medição. Os medidores Gomelong são projetados para suportar condições desafiadoras, apresentando painéis feitos de compostos importados de alto peso molecular, resistentes a ácidos, álcalis, altas temperaturas e corrosão.
Nenhum instrumento pode capturar todas as anomalias elétricas. No entanto, a implantação de um voltímetro CA monofásico digital montado em painel com recursos de comunicação, limites de alarme programáveis e características de resposta rápida documentadas fornece uma base para a compreensão do comportamento da tensão do seu sistema. Quando vários desses medidores são distribuídos por uma instalação, seus dados combinados podem revelar padrões – como determinados processos ou horários do dia associados a eventos repetidos de sobretensão – que permaneceriam invisíveis com dispositivos de medição isolados e mais lentos.
A questão colocada no título - E se o seu voltímetro de painel digital monofásico perder uma sobretensão momentânea? – não é meramente hipotético. Em milhares de instalações em todo o mundo, isso acontece todos os dias. Os picos de tensão vêm e vão em milissegundos. Exibe a atualização em frações de segundo. A lacuna entre esses dois cronogramas determina se um problema está documentado ou invisível.
O melhor momento para avaliar suas capacidades de monitoramento de tensão é antes que ocorra uma falha evitável, e não depois. Uma revisão cuidadosa das especificações dos medidores existentes, seguida de atualizações estratégicas onde houver lacunas, pode transformar a forma como você entende e protege sua infraestrutura elétrica.
ComGomelonggama deVoltímetro CA de montagem em painel digital monofásicoinstrumentos — desde medição básica (Série X) até saída analógica (Série K) e funcionalidade de alarme programável (Série S) — os operadores e gerentes de instalações têm opções que se alinham com seus requisitos específicos de monitoramento e considerações orçamentárias. Todos os produtos do nosso portfólio são construídos em instalações com certificação ISO, respaldados pelas certificações CE, ROHS e CCC e apoiados por uma empresa comprometida com a inovação tecnológica e o sucesso do cliente.
